最近看米粉论坛里面改装无线冲电,那是一个羡慕啊,最终经不住诱惑,在T宝上弄了套点金石,在P拍网弄了一套电烙铁,就准备拿我的小米C1开刀了,刚到手2月的机器,让他的售后见鬼去!首先声明,无线充电非原创,感谢各位之前在米粉论坛里面发帖改装成功的教程,让我从一个新手,连电焊铁都不知道怎么用的人改装成功.再次感谢你们,发帖知识为了让大家知道,DIY原来如此简单,重要的是胆大心细以及无比的耐心,再加上适当的RMB HOHO~
好了,本人改装过程中用到的材料:
1.旧手机(索尼爱立信w590一部,主要是已经报废了,拆里面的金属弹簧触点用);
2.索尼爱立信充电器(为了拆一截电线,奈何最终还是白瞎,线太粗了,焊上去以后,手机合不上);
3.废弃耳机一个(拆了耳机的漆包线);
4.废弃的万能充一个(主要是拆二极管测试正负极,以及截一段铁片);
5.双面胶.电烙铁;

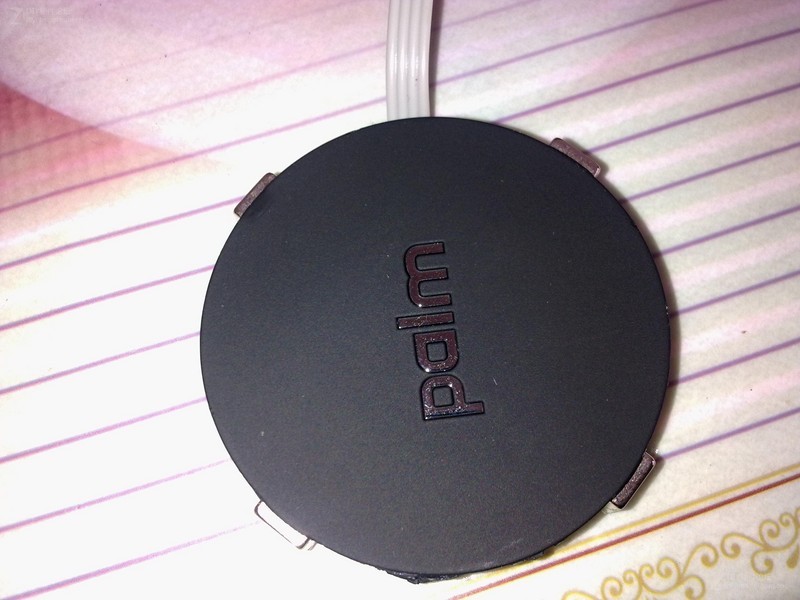

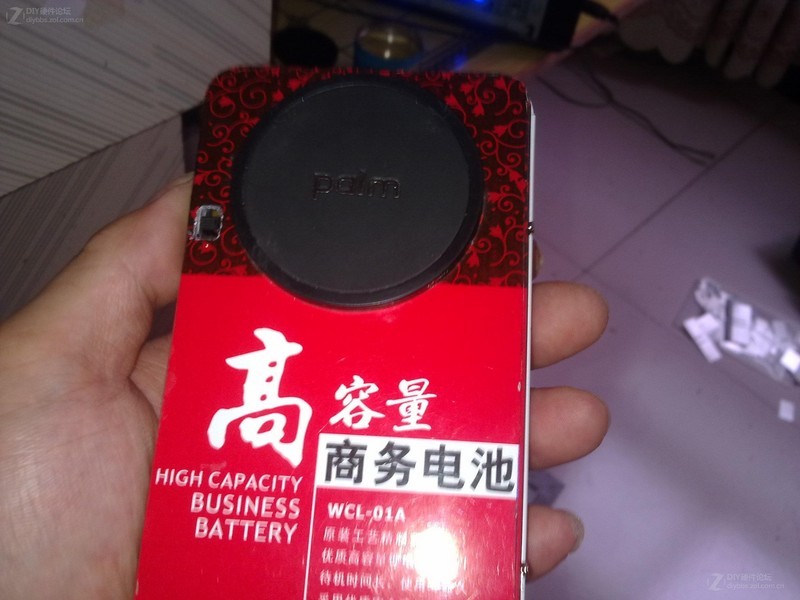

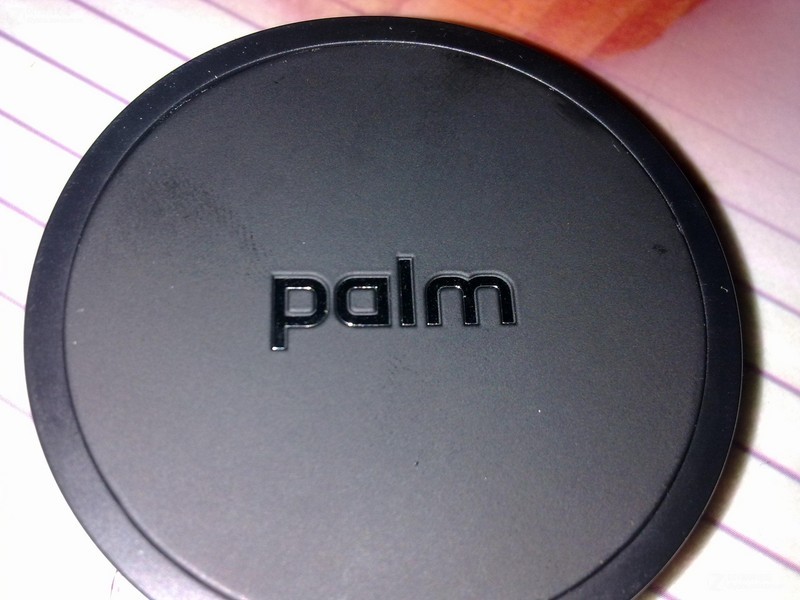

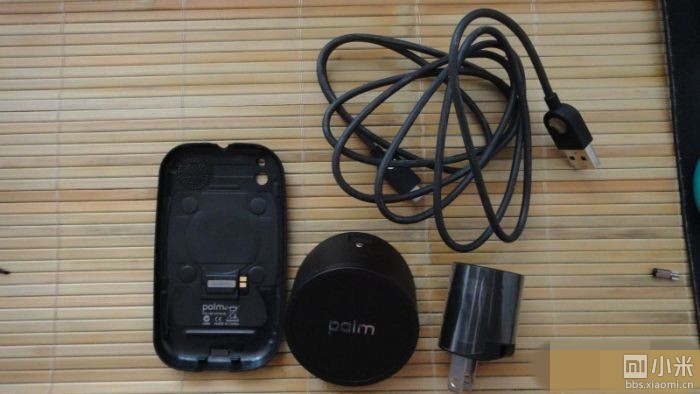

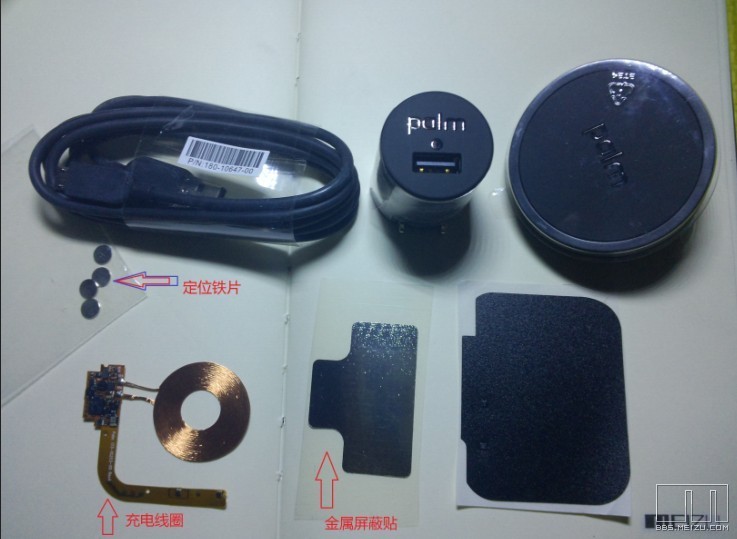

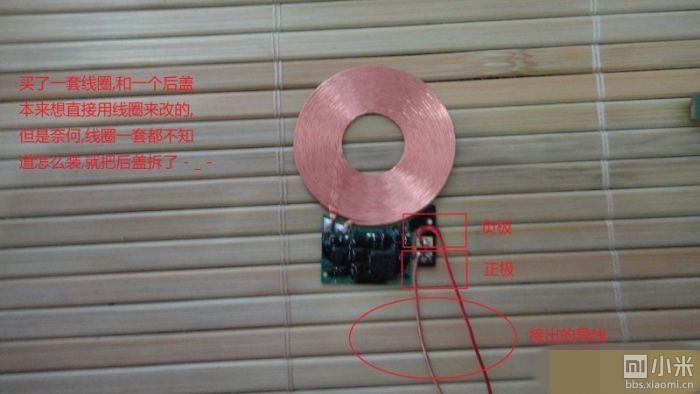

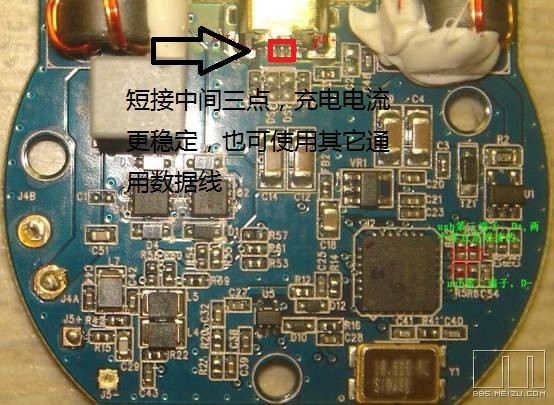

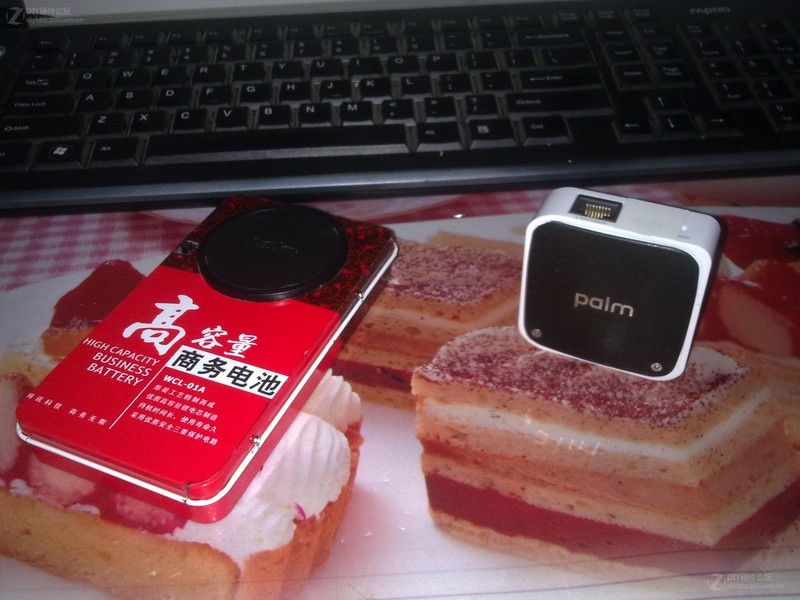

6.当然还有点金石加线圈一套咯~

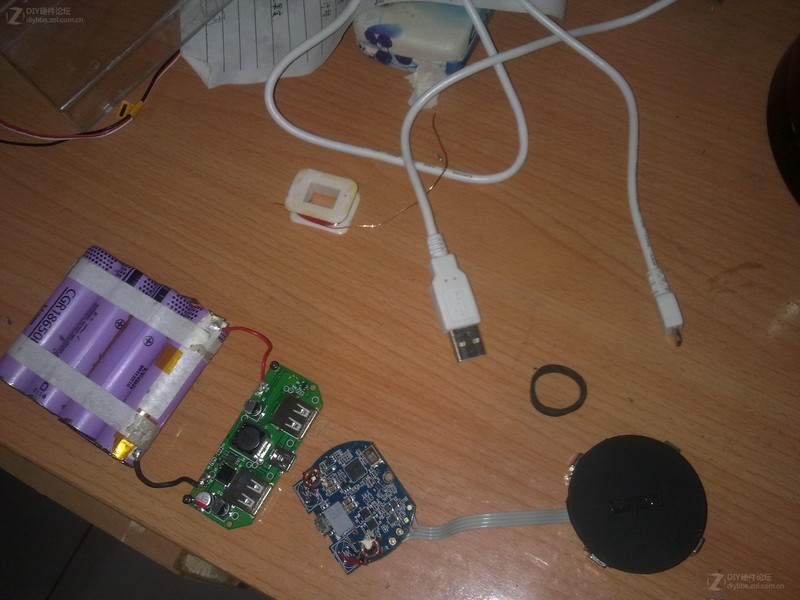

其他的小东西就不表述了,待会大家看图就知道咯~

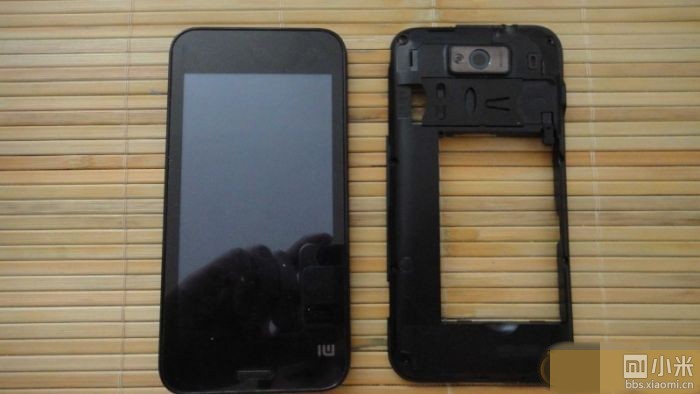

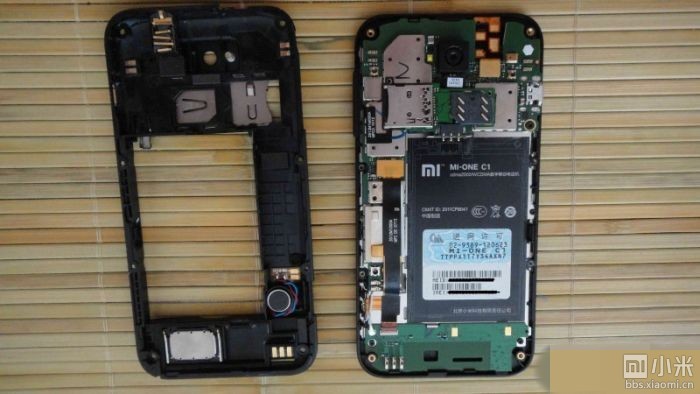

下面开始拆机,下面是拆机后的图片.拆机很简单,就8颗螺丝

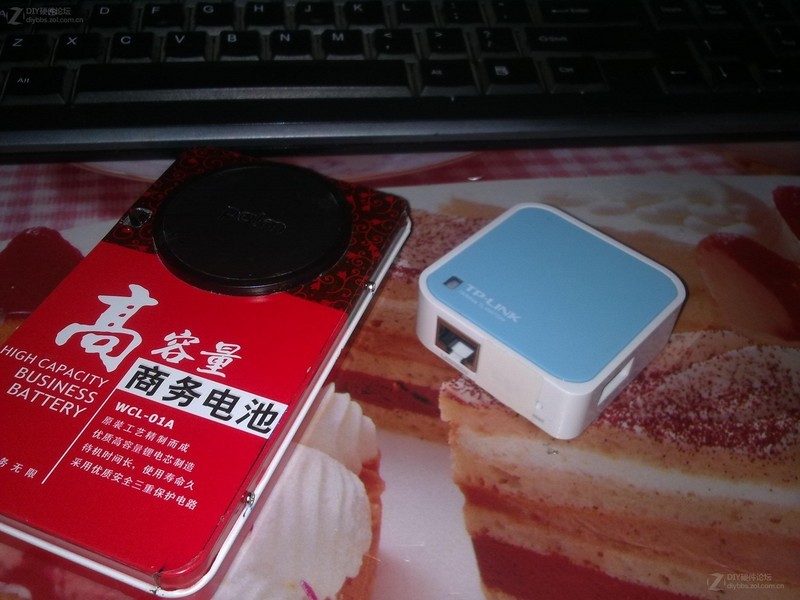

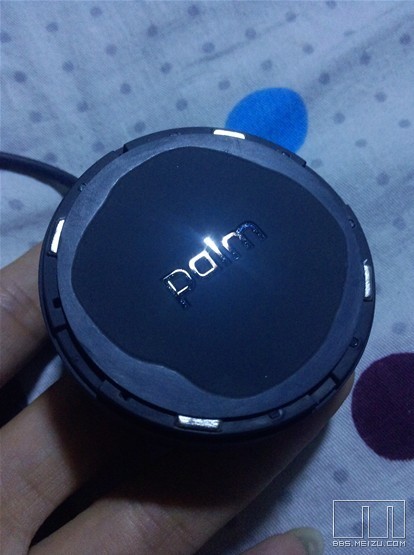

心爱的X宝,点金石套装

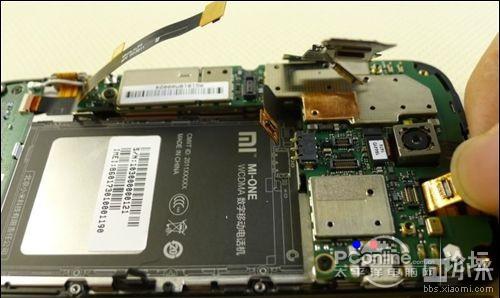

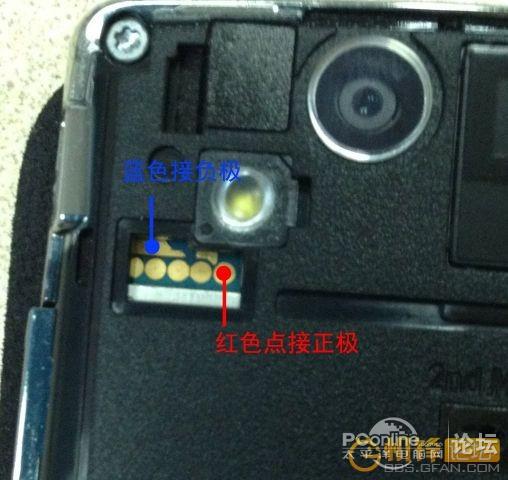

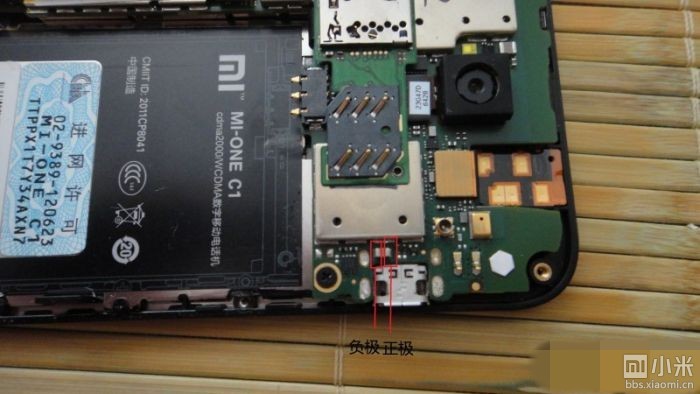

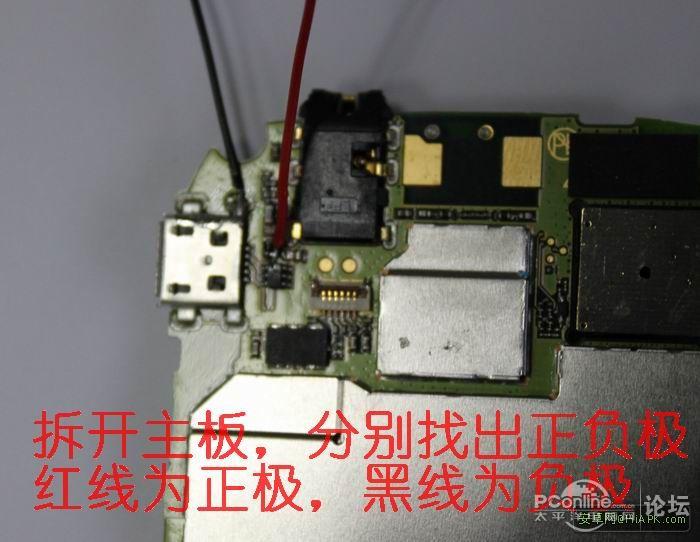

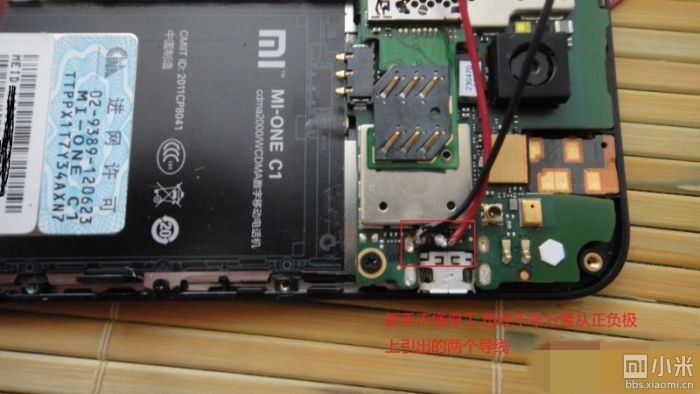

如图所示,那是小米冲电的正负极
本人从未用过电烙铁,历经千辛万苦焊接到正负极上的导线,比较悲催的是,皮包线比较粗,手机无法合上,
后来又用漆包线给焊接了一遍,又是一个辛苦的过程,这里就报废了,一个废弃充电器和耳机,为了拆他们的线

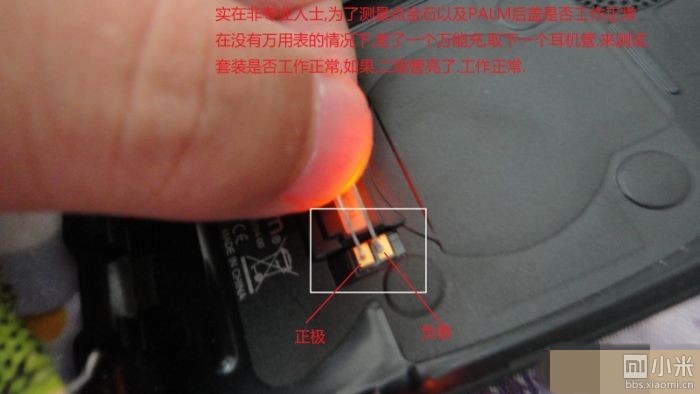

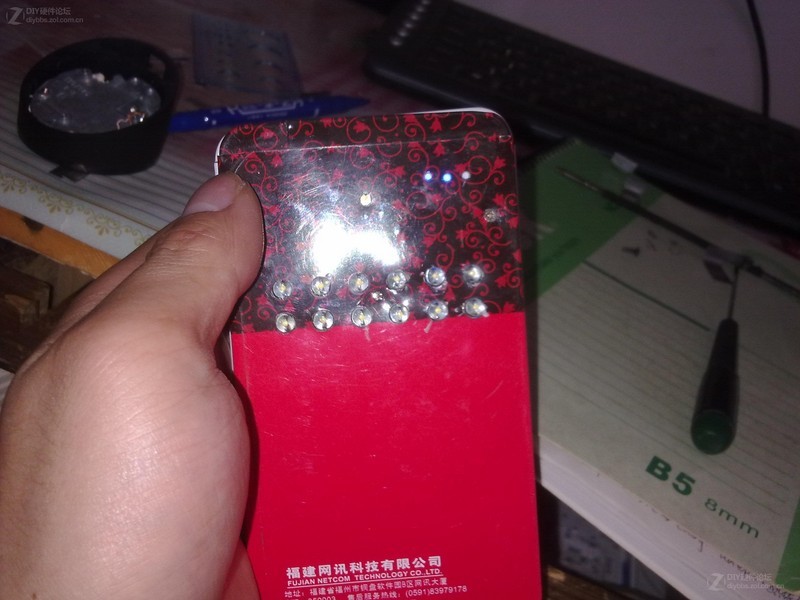

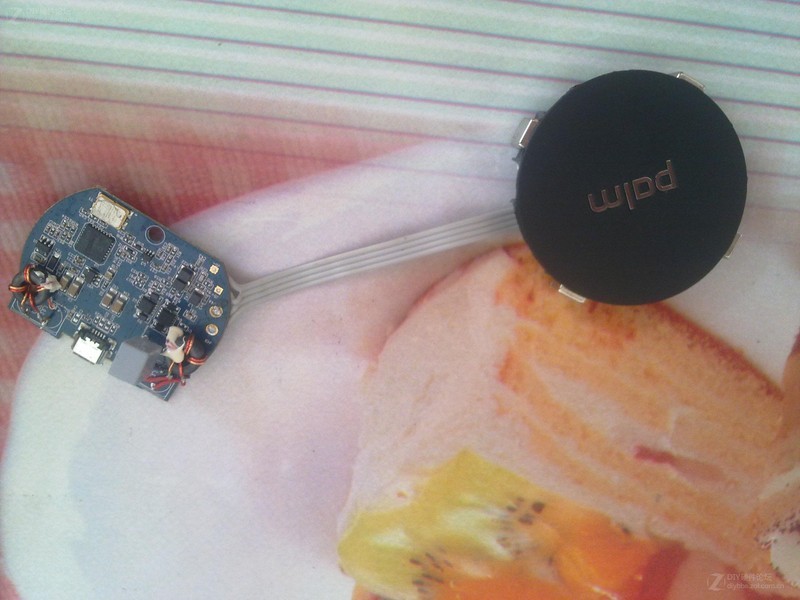

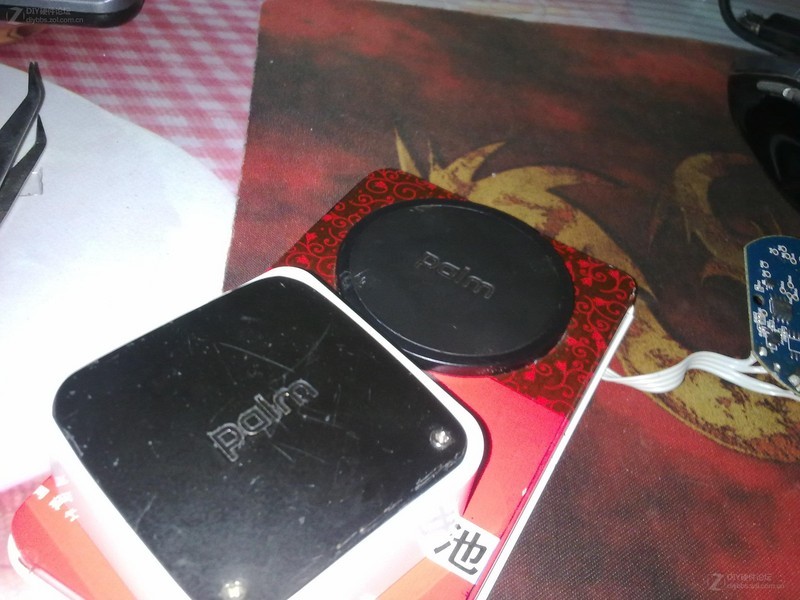

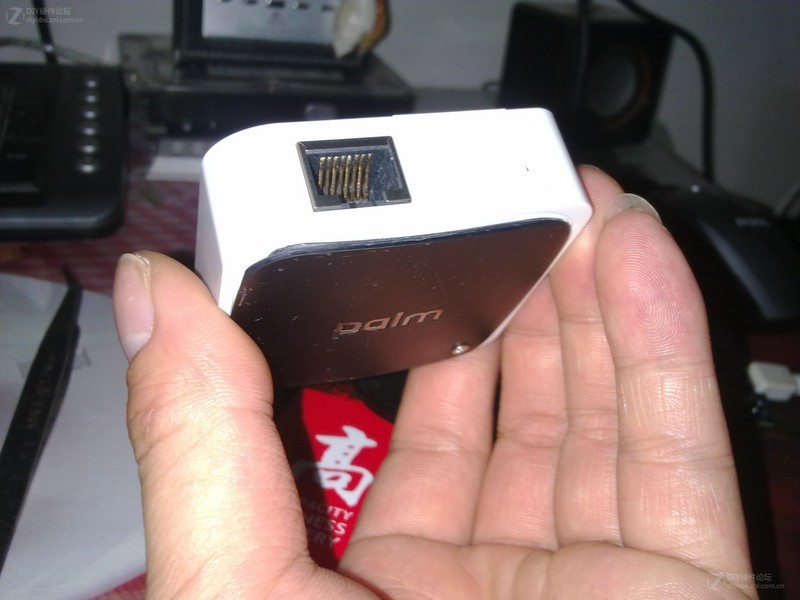

这个是为了测试PLAM后盖是否工作正常,用二极管测试的图片,测试二极管亮了,
PLAM后盖以及点金石工作正常,(木有万用表,只用从废弃的万能充里面拆下二极管用这愚蠢的方法)

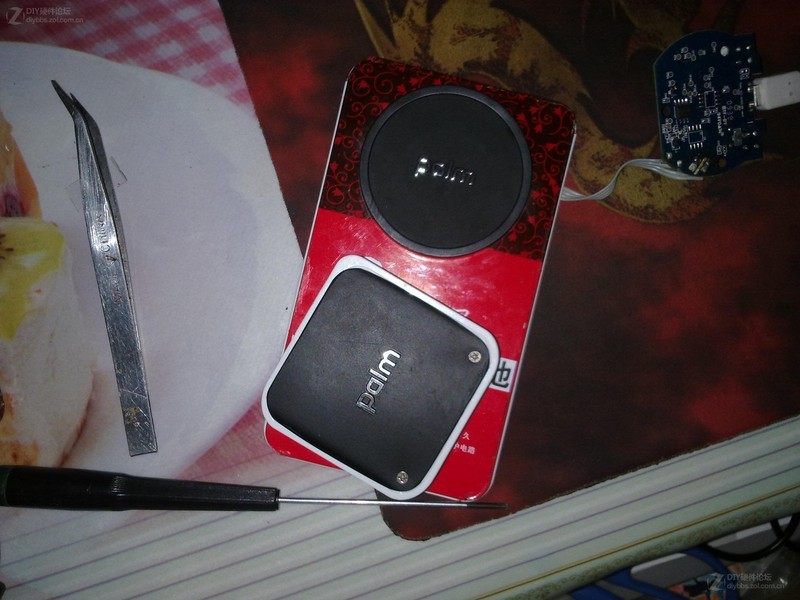

大家要问了,你怎么知道二极管对应PLAM后盖哪个是正极哪个是负极咯,看下图,初中的物理知识哦!
呃,大家看到这一幕是意外,意外,恳请大家忽略

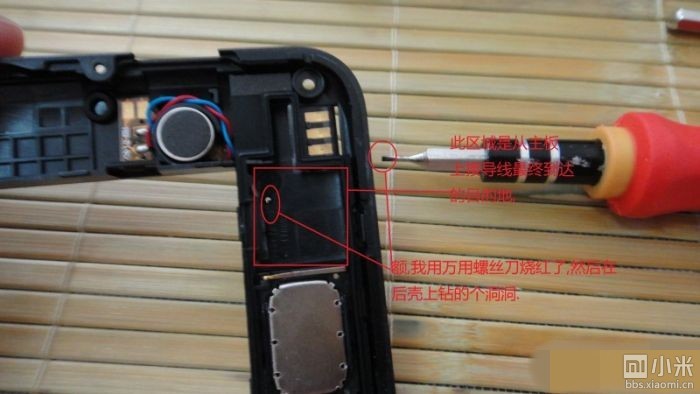

额,最残忍的时刻到了,要在买了不到2个月的小米上开洞洞,毁他的容是多么悲催了~
不管了,大家不要说我心狠啊!

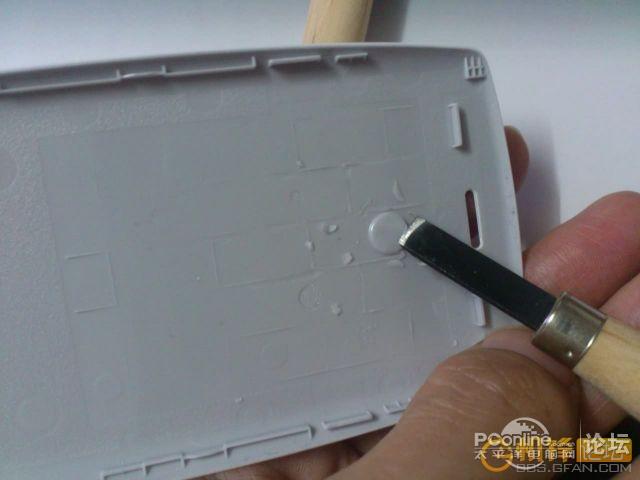

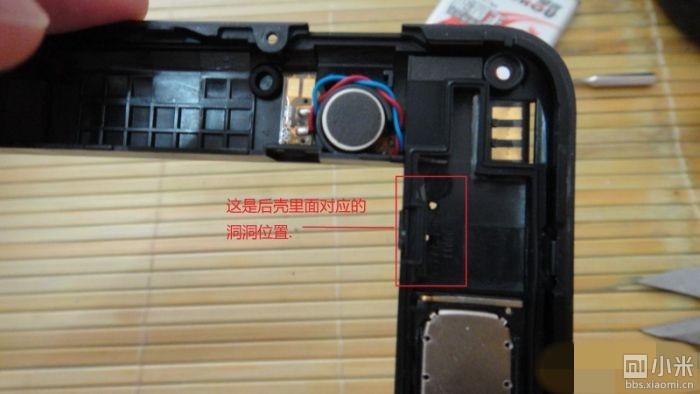

心狠归心狠,NND,戳个洞洞居然戳歪了,无比愤怒啊!

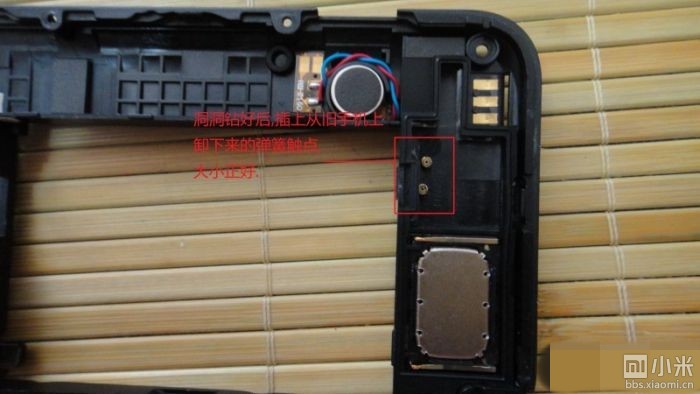

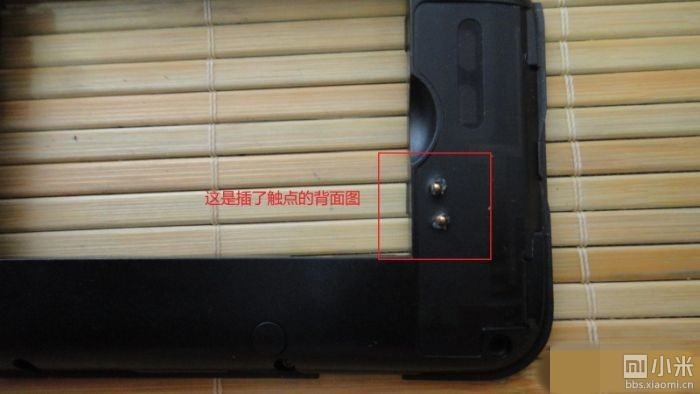

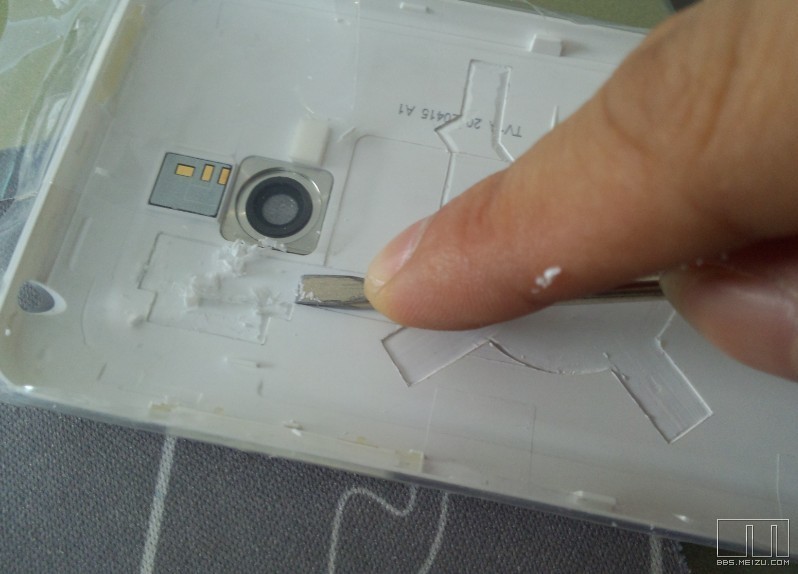

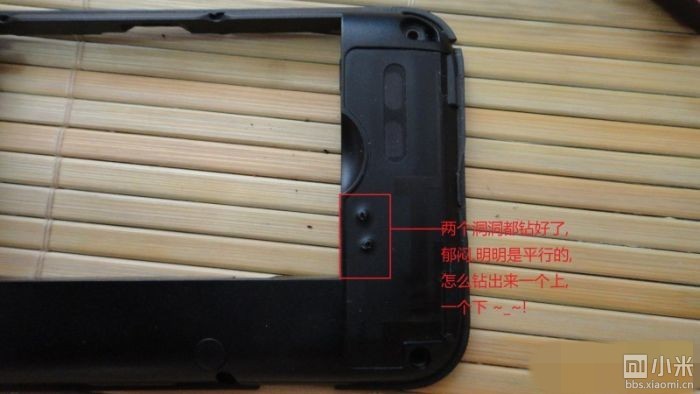

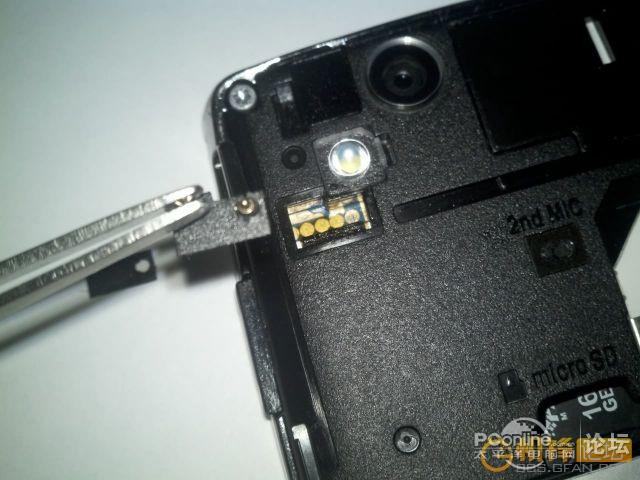

这是插上从索尼爱立信上卸载下来的金属弹簧触点插在洞洞里面的图片~大小正好,
不鼓励大家为了DIY拆还能用的手机的触点啊

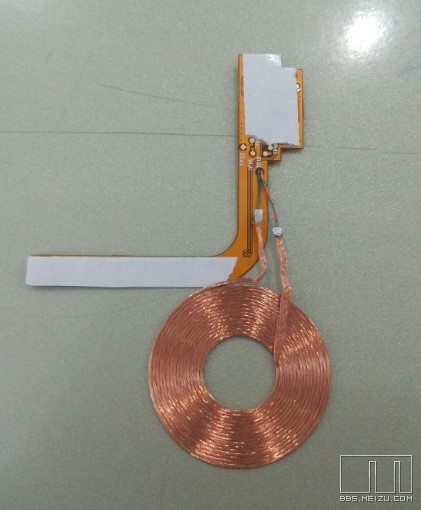

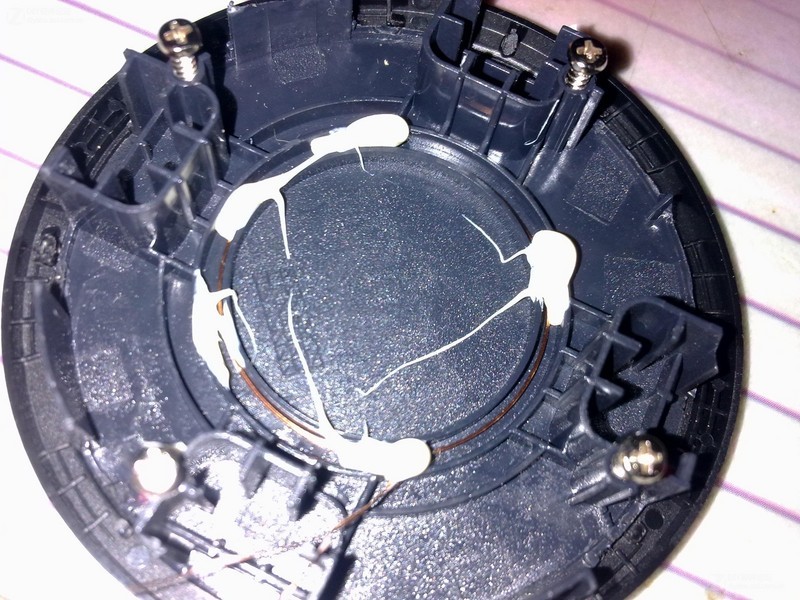

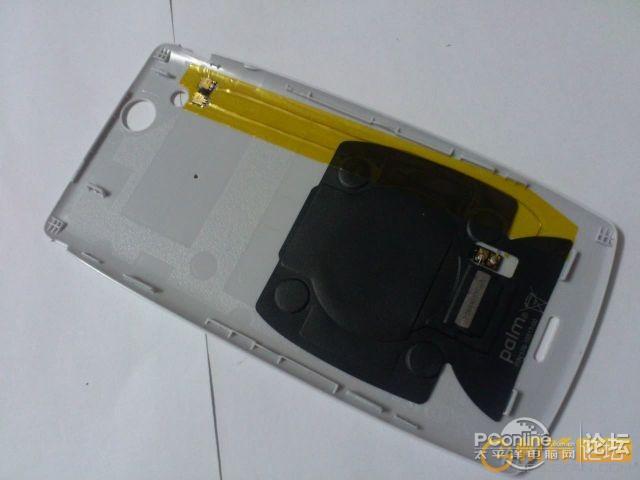

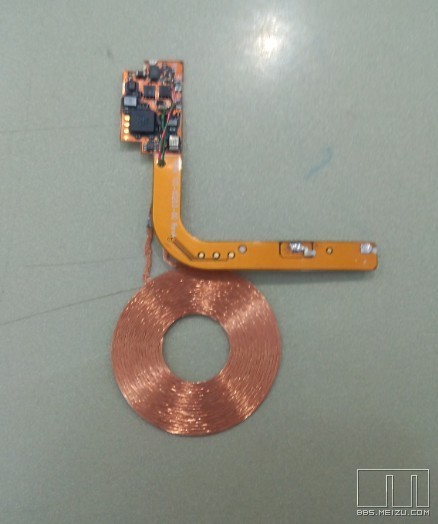

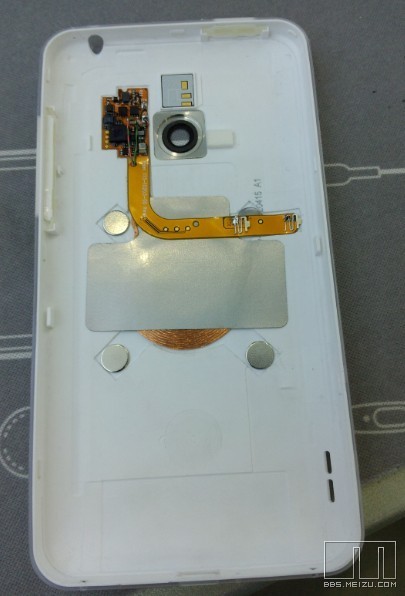

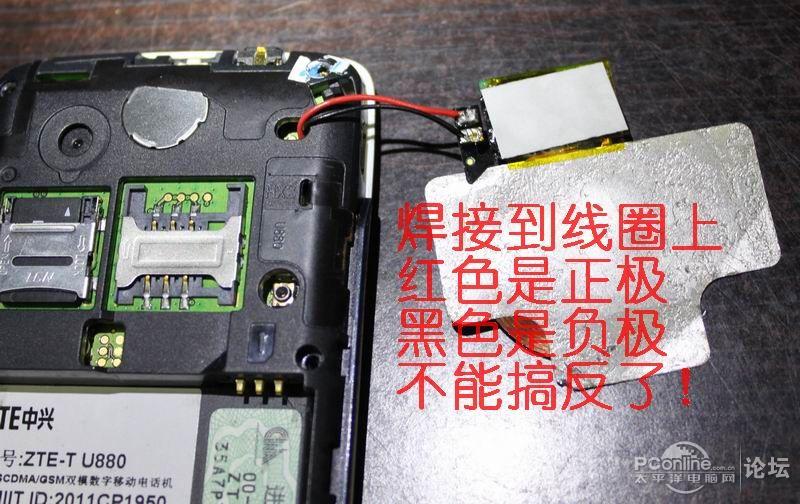

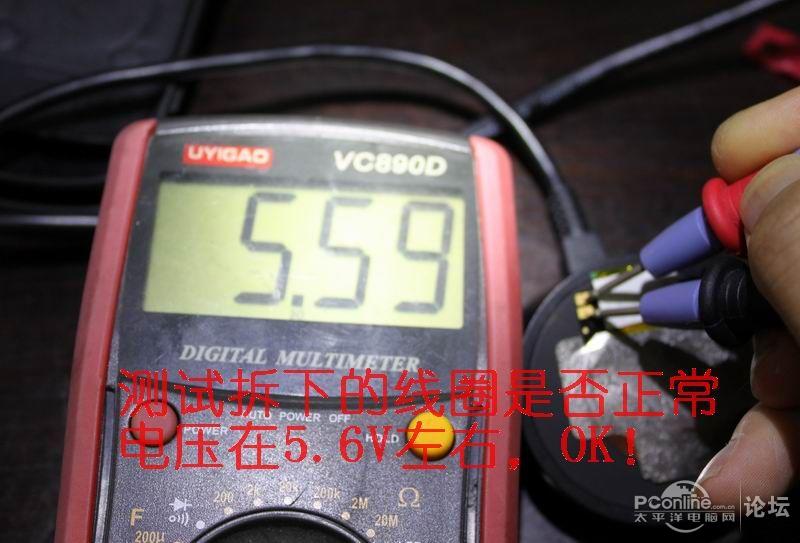

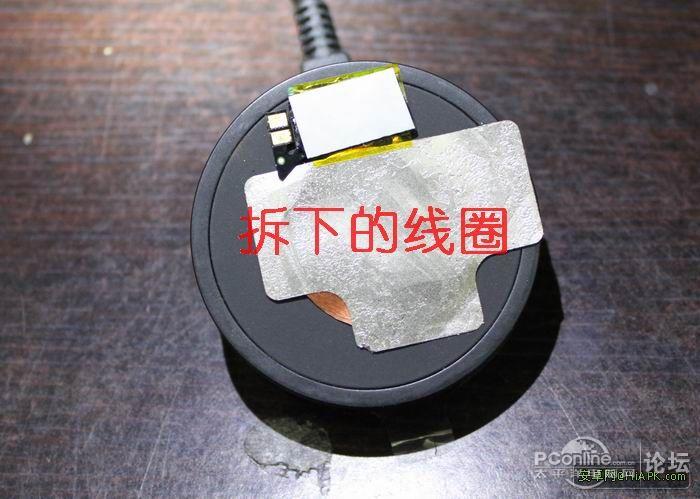

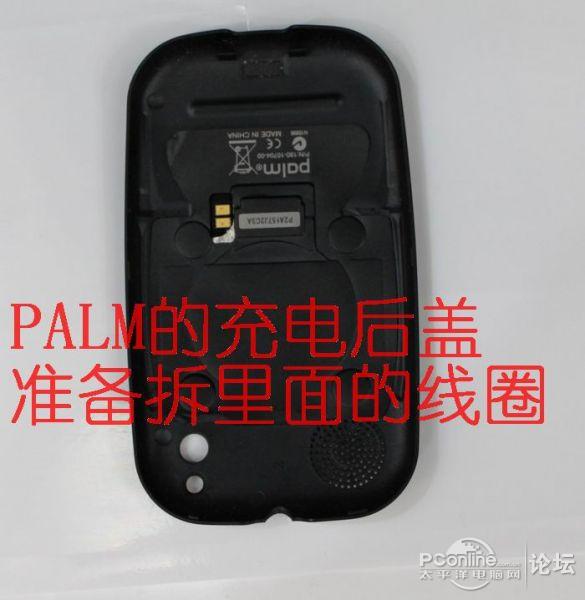

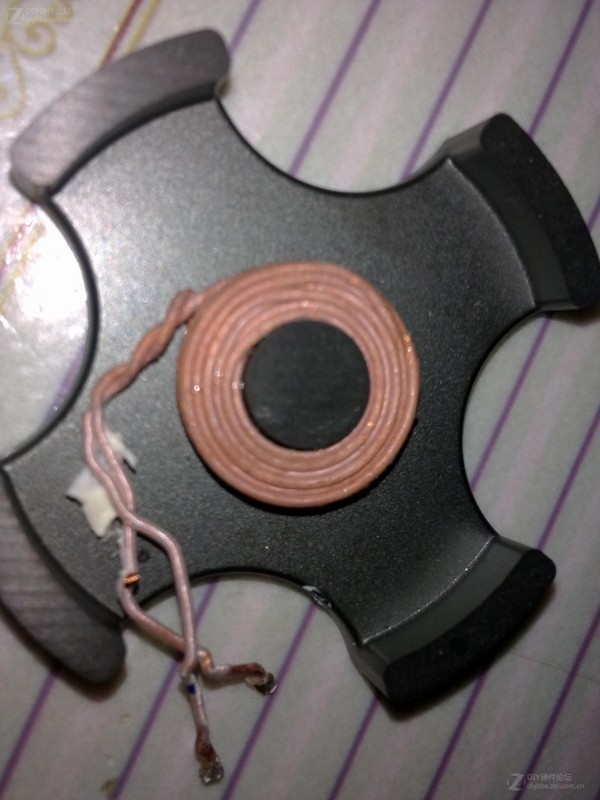

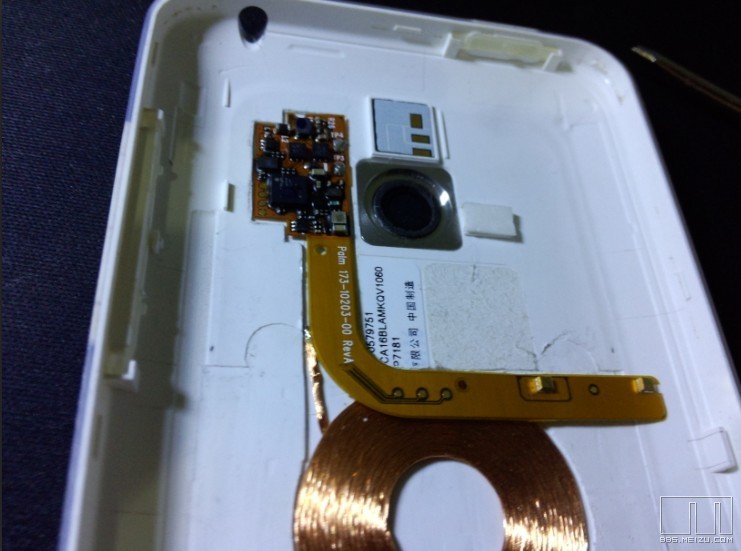

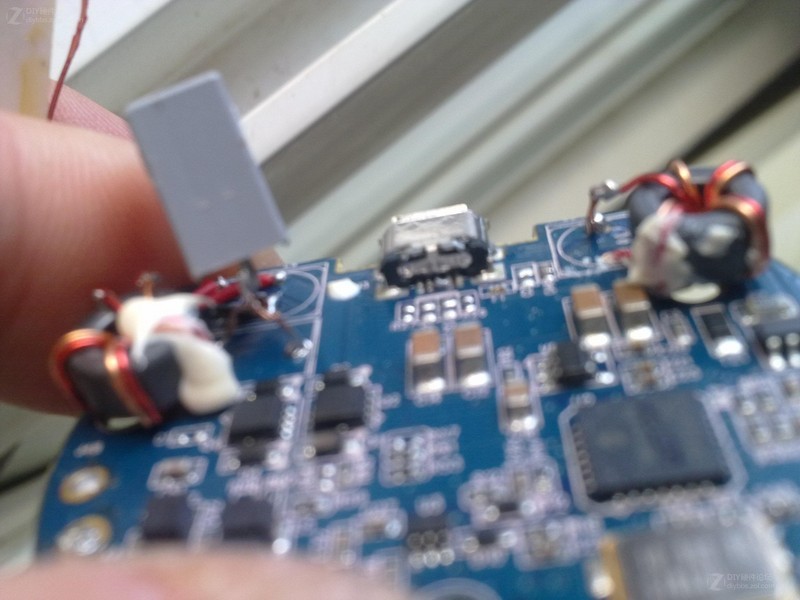

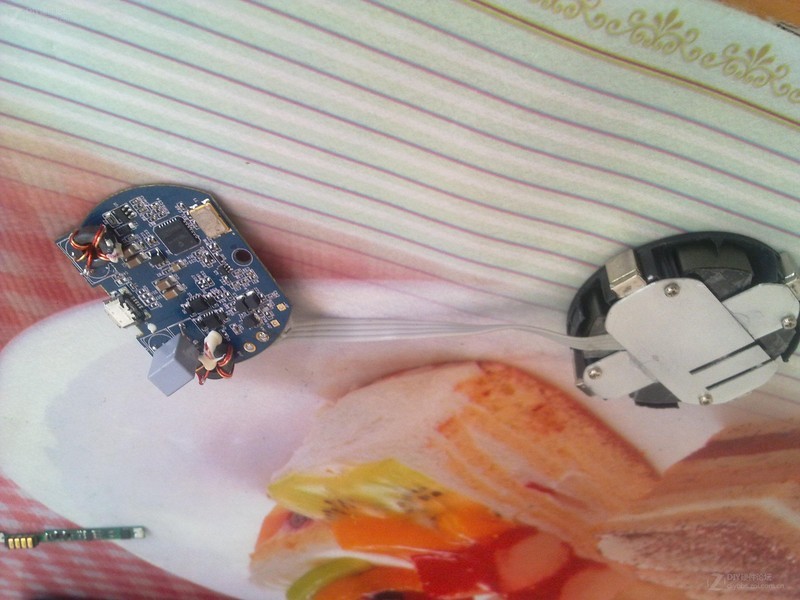

这是从PALM拆下来以后焊上导线的线圈,期间用这线圈接上二极管,发现二极管不是常亮状态,误以为自己拆坏了,而后才知道,原来是以为线圈上的贴片没有粘上,导致线圈供电不稳定的原因

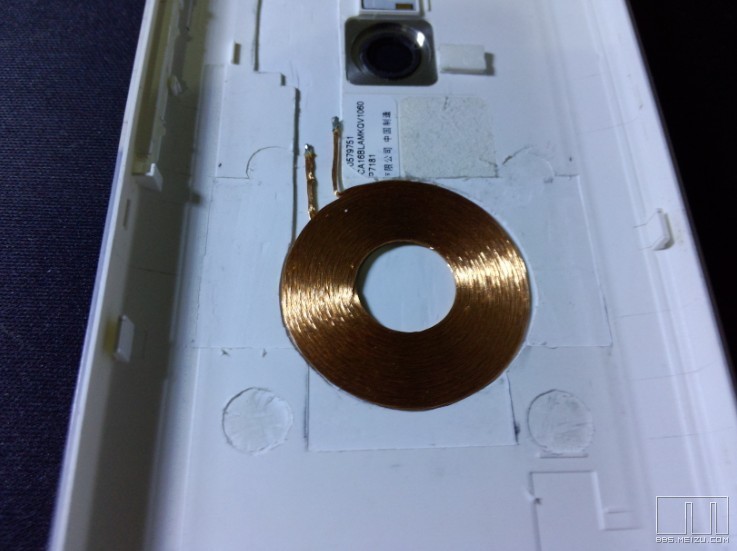

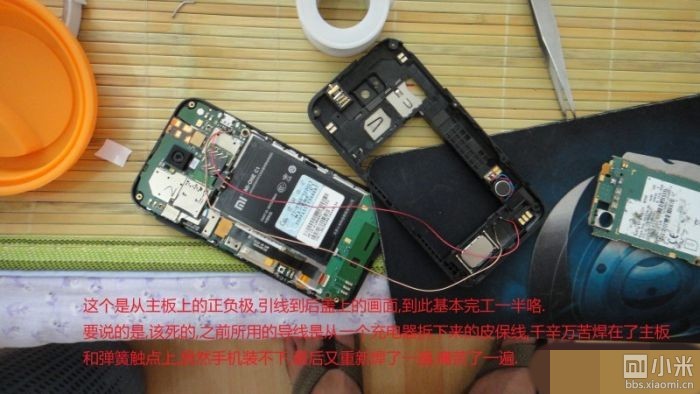

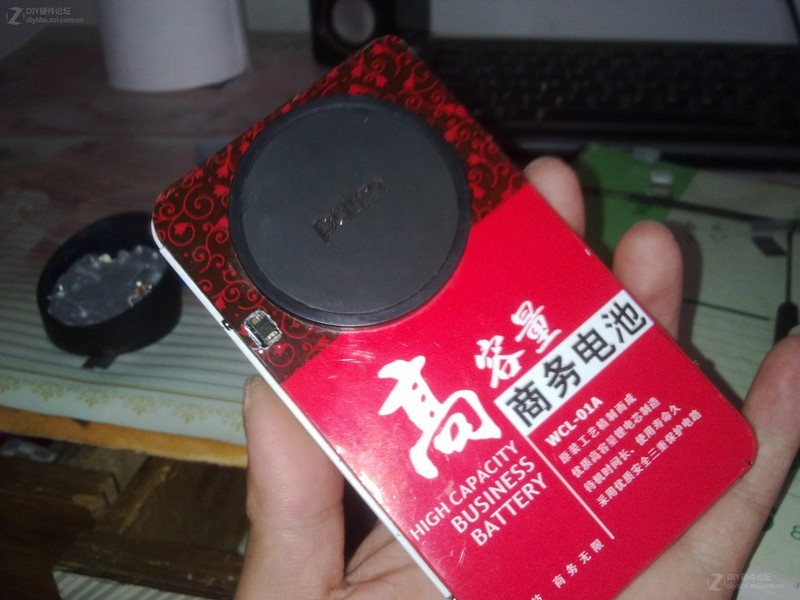

以下是工程完成了一半的图片

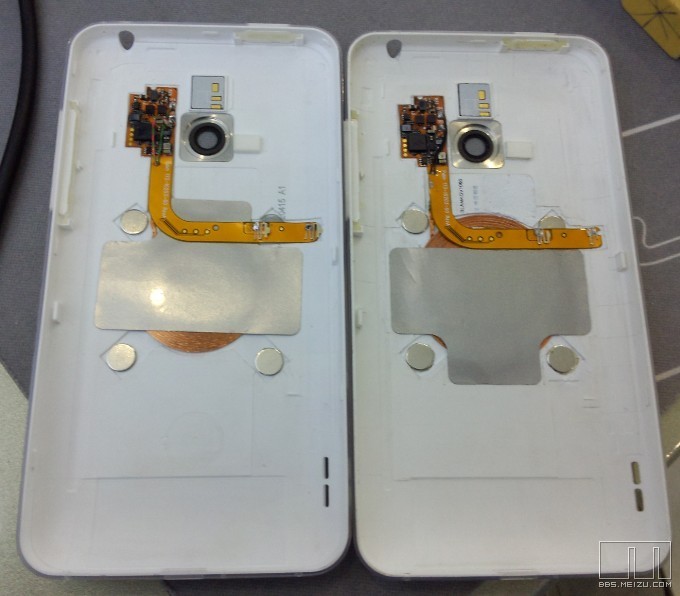

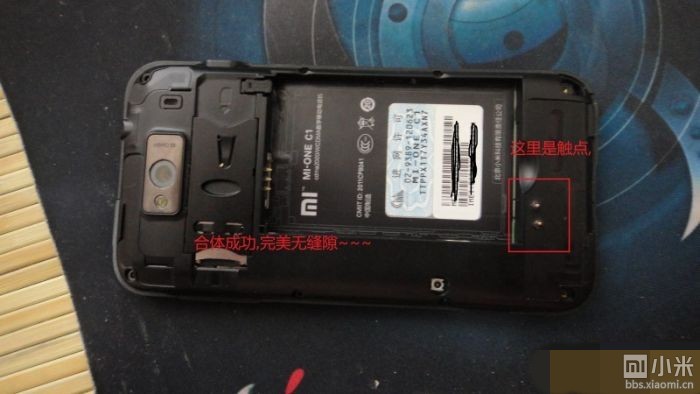

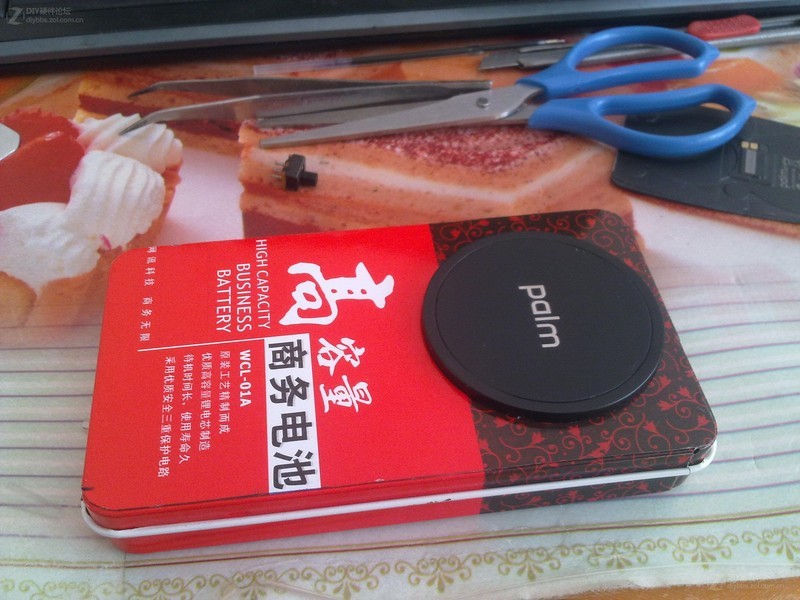

完美合体啊~~毫无缝隙

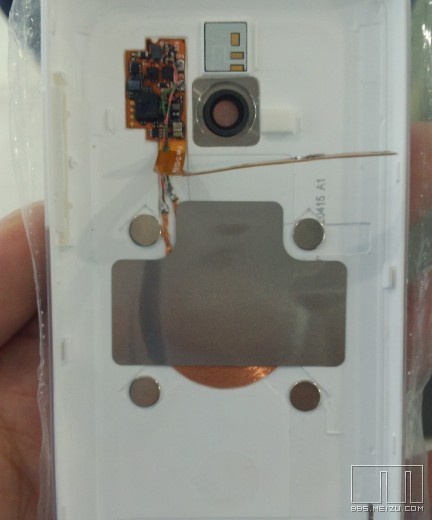

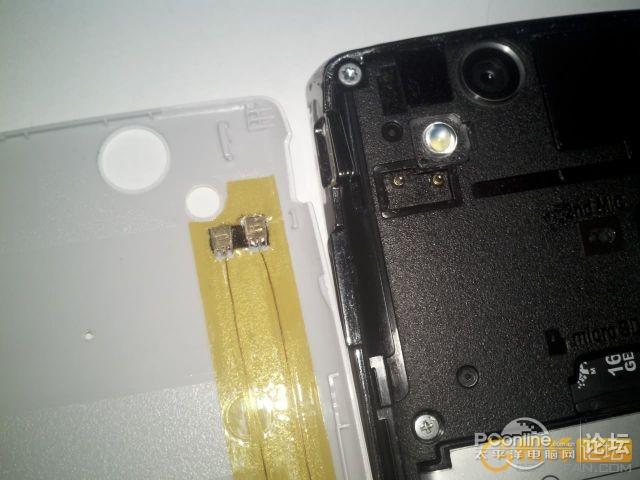

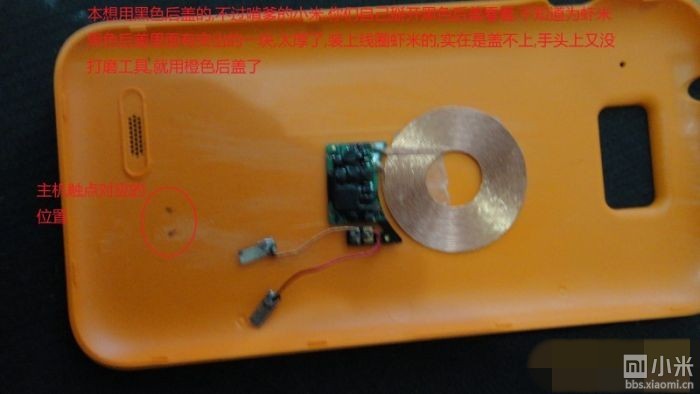

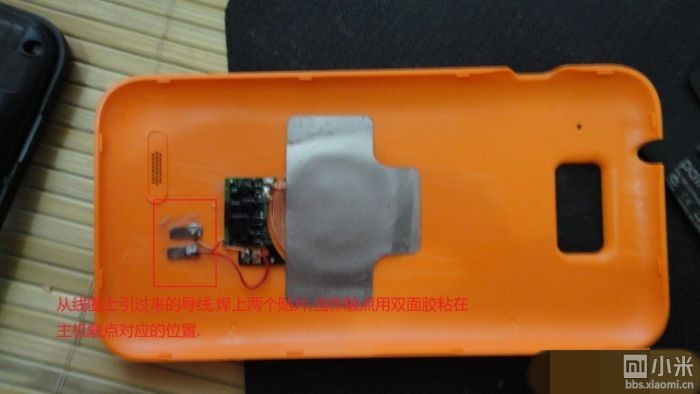

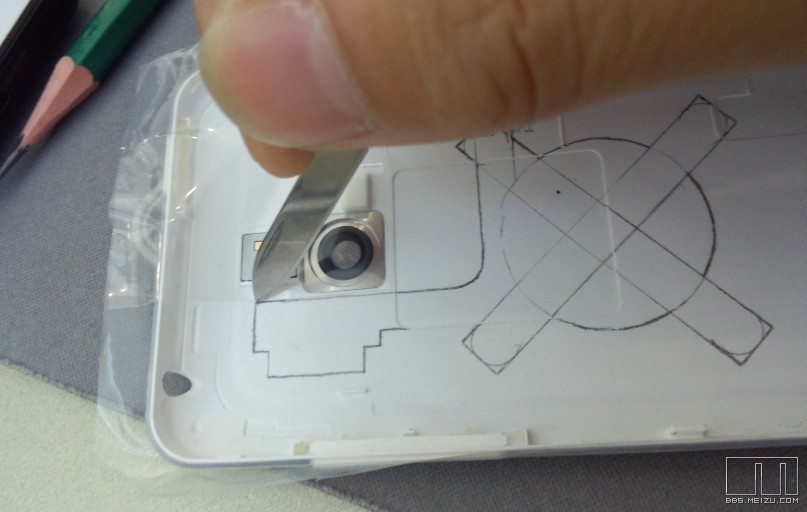

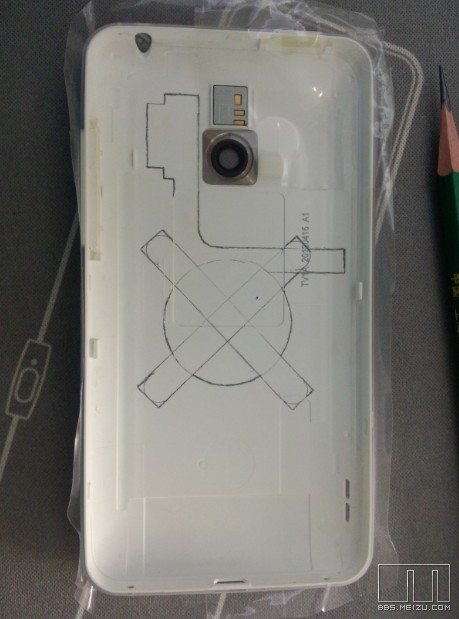

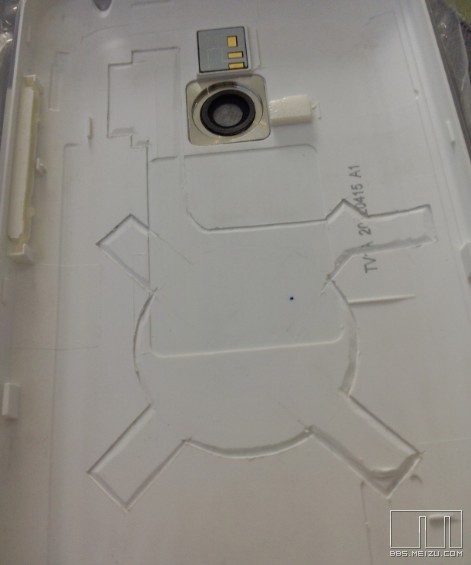

后盖改装半成品~~嘿嘿,大家知道我是怎么把主机弹簧触点对应到后盖正确的位置吗?

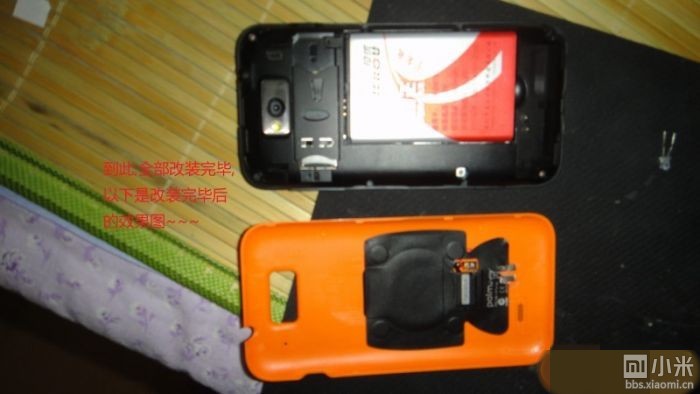

后盖主机,全部改装完毕

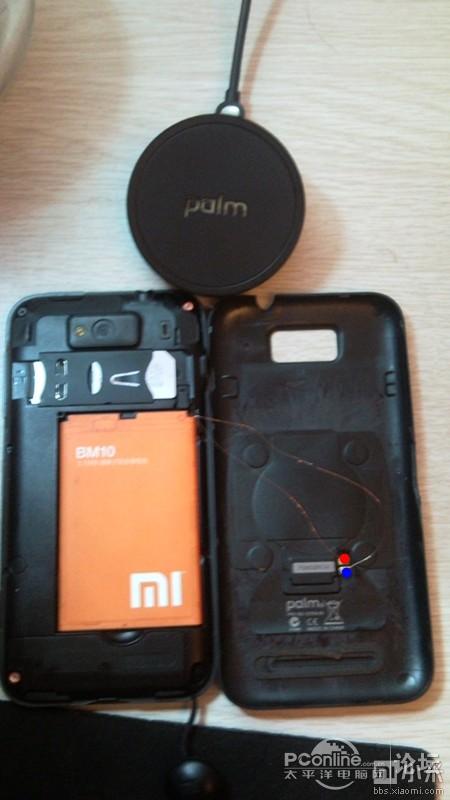

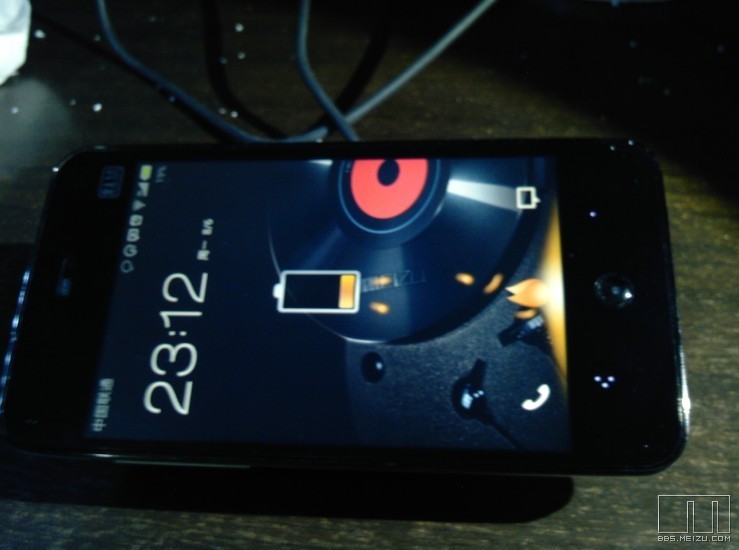

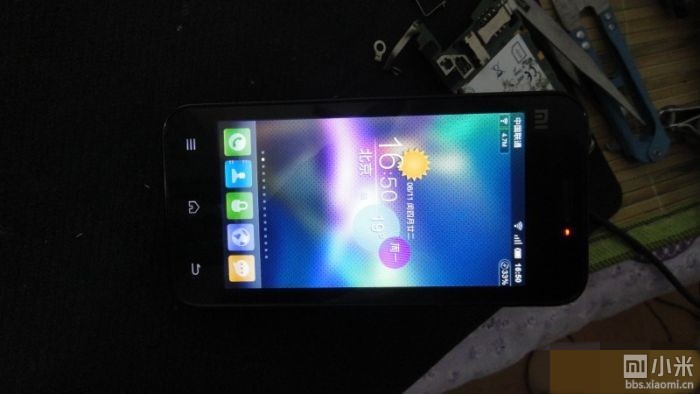

以下是测试图

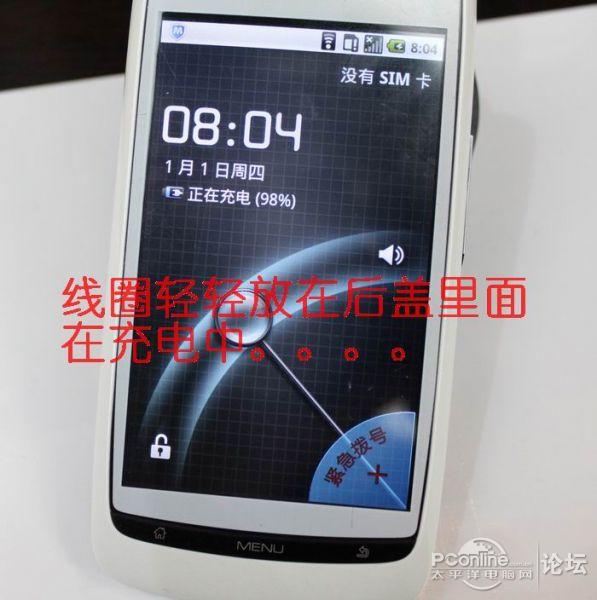

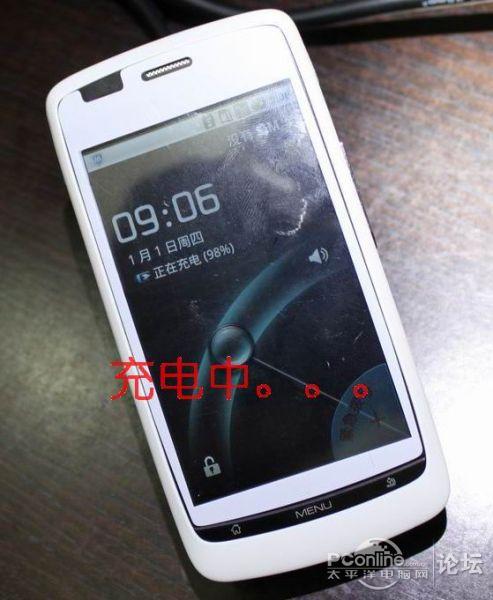

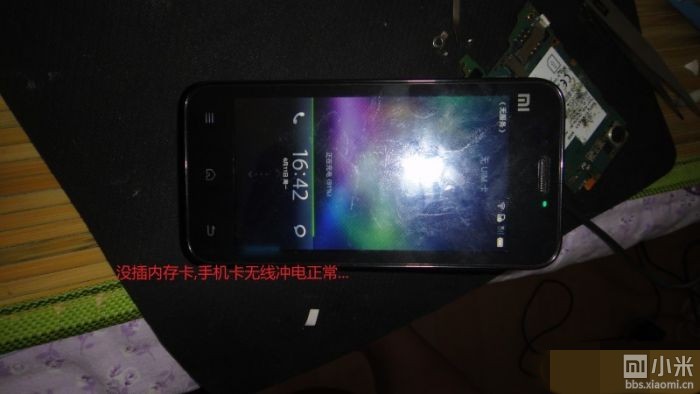

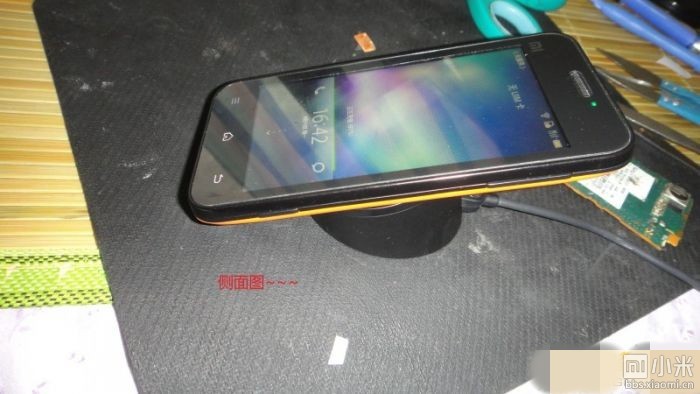

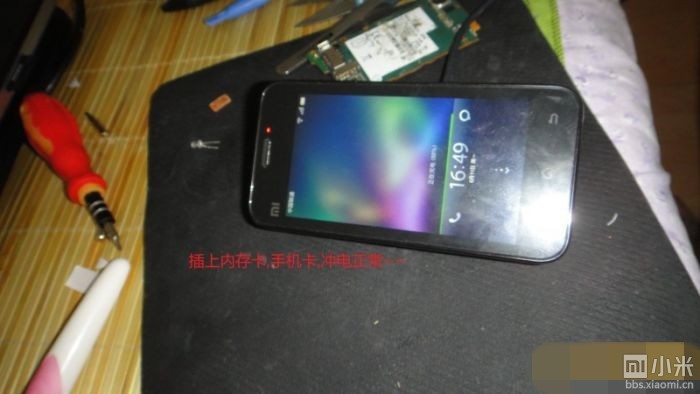

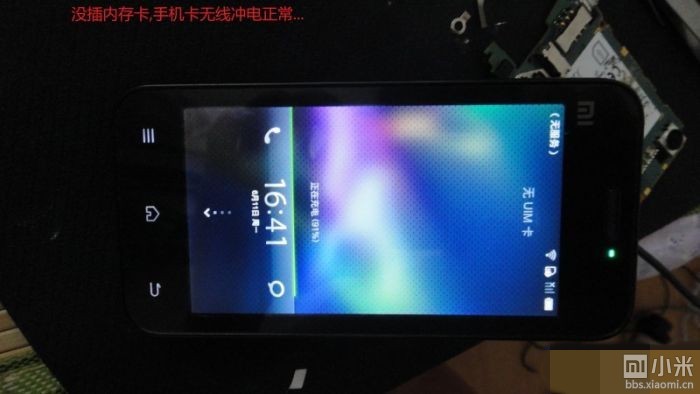

插上内存卡,手机卡,一切正常。 历时5个多小时,终于完成了!哈哈!
好啦,再次感谢米粉们的支持,一般人,我可不支持这种改造哦!
|
