欧洲最大单体建筑的楼宇自动化

[复制链接]
邢远 发表于 2017-4-22 09:16:27 来自手机 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
3fe43aa652e59be2dde7613ebac72a9b.jpg 欧洲最壮观的建筑之一,“空中广场(The Squaire)”,建于德国法兰克福机场。虽然仅有9层高,但这栋雄伟的建筑使用面积高达140,000平方米。
83f4ae1cac8ed47ca08961256ab4d9dc.jpg 1da7a35912b69429b71257f1527a31c7.jpg

“空中广场”长达660米,相当于2个埃菲尔铁塔的长度,被称为平躺着的摩天大楼。是欧洲最大的单体建筑,也是欧洲最大的办公建筑。



该建筑使用WAGO-I/O-SYSTEM作为楼宇自动化系统,并安装有12,000个EnOcean无源无线开关,6,000个EnOcean无源无线温度传感器。


作者:马丁·哈德菲尔,德国万可(WAGO),项目销售主管


这个欧洲最大的办公建筑从2000年就开始规划。当时的想法是建立一个完整的城市 – 即在同一个屋檐下实现所谓的“新工作城市”。
e0b82493a6e02ca4d9647346b2ac6d01.jpg a4d49e2ff561b8cf928567b3ec853f7d.jpg 7514e07fb472091b1f6f32100612cf7c.jpg d3c99c2df957171336bae3dd7f791d35.jpg

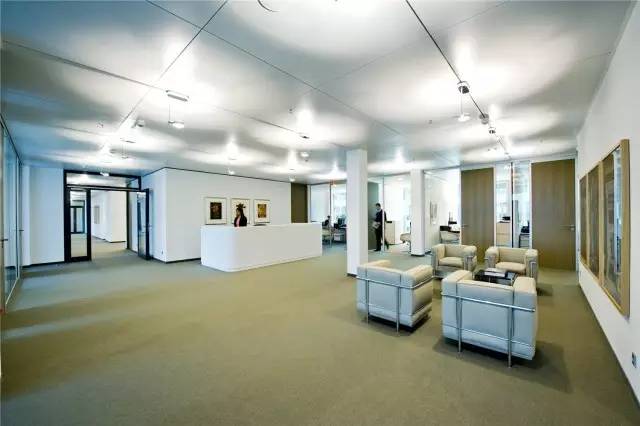

办公区最多可容纳7000名员工。除了办公区,“空中广场”还提供了日常需要的所有设施:一个医疗中心,健身中心,儿童保健中心,商场,咖啡厅,餐厅及两间酒店(希尔顿酒店)。
110fffb2331eb38eef70eaf30c9ba0c4.jpg f8f0045fa5357816398c6e5996284148.jpg

所配套的交通网络也达到了顶级水平。



正对大门口就是欧洲最大的机场之一 – 法兰克福国际机场,以及德国最重要的高速公路;ICE高速火车穿过大楼底层,并且大楼还为汽车提供了充足的停车位。

ef5696b5d735214e6ef10e4c9317f3eb.jpg ede55ddccb20b4974ba31791bfb85bbf.jpg

“空中广场”的一些主要数据
建成时间:2009-2011

长:660米,宽:65米,高:45米(9层)
可租用面积:140,000平方米
项目总价值:约14亿欧元
楼宇自动化项目(设备及控制技术):约2100万欧元



在“空中广场”这个如此庞大的建筑中使用楼宇自动化控制系统,将面临巨大挑战。特别是对于室内自动控制,大楼的经营者要求确保最大的灵活性,例如,可通过简单设计改变办公区域的结构,而无需重新布线或对控制系统重新编程。


开放的系统架构确保灵活性
传统的摩天大楼一般按照楼层垂直细分自动化系统,“空中广场”因其特殊的建筑结构,沿主轴将整栋建筑分为六部分,每部分都是一个配备服务器的独立子系统。因此,在保持整体操作和监控的同时,可根据租户的实际需求采用不同的控制策略以及不同的通信技术。
f2cb8dc63bfa1df9e1313ab3a1df2a74.jpg 整栋大楼系统架构

冗余架构提高安全性
通过光纤环,各楼层的交换机与六个服务器分别连接。每个楼层的设备都通过两台安装在靠近楼梯间的交换机连接到服务器上。环形的结构确保高可靠性。如果其中一个通信链发生中断,那么数据可通过环内第二条路径到达目的设备。
f39342e478fc3cea1626e92eea722143.jpg 每一层的系统架构

标准化硬件及系统布线
每个控制柜均安装了WAGO 750-841控制器,并且通过交换机连接到网络内。



WAGO 750-841控制器管理整栋楼及各个房间的自动化组件。
这些控制柜的构成方式都相同,不仅包括控制器,而且还有各种输入/输出模块。这些模块用于控制各种组件,比如灯和百叶窗。此外,每个控制柜均装有一个WAGO扩展模块,用于延长输入/输出模块内部总线的间隔。这样,每个控制柜可通过级联方式最多连接7个扩展控制柜(即从站),每级延伸的距离达15米。当要管理的楼宇部分长度超过100米时,以上结构可确保采用单个WAGO控制器的控制柜仍可进行自动化控制。
a47c5f144ca239562ef56c049f071273.jpg WAGO控制柜
标准化的系统控制柜简化了现成的安装和调试


通过控制柜中的输入/输出模块,WAGO控制器对供暖、制冷、照明、窗户和百叶窗进行管理。在楼宇的中央暖通系统中,各种泵、阀和变频器必须被适当控制以实现管理鼓风机、外部照明、供暖和制冷分配等目的。各种子总线系统,如Modbus-RTU、DALI、Mp-busKNX,在此处得以应用。
项目中所使用的楼宇自动化产品

使用EnOcean技术实现室内操作
建筑内的照明、供暖和遮阳通过基于EnOcean标准的无线开关控制。EnOcean操作设备的地址很容易通过参数化配置实现。如果要实现办公区域的改变,EnOcean技术则具有显著的优势。搭建或拆除内墙,无需进行电气工作。EnOcean设备可以简单地被附着在重新设计空间中的任何位置。
“空中广场”内大量使用玻璃隔断

f3d9d4a0abb64e5a27ce4087b42e4ee5.jpg EnOcean开关及温控器
可直接固定在玻璃墙面或者柱子上
2b0f67698a138308dd8f8ebe2f9c4e13.jpg 357f99be2ecf44fa61a954bc73be4ca6.jpg
由于无需开槽布线,因而开关及温控器的位置可在租户入住后再决定,十分灵活
可移动的玻璃隔断

可根据租户的需求灵活区分空间



整个项目,安装了12,000个EnOcean无需电池的无线开关,6,000个EnOcean室内光能供电的无线温控器。实现了对照明、空调、遮阳窗帘、窗户(推窗器)的控制。
1e57177e42bcc22d2c6acbf348bdc110.jpg eed2a41c3b3b30769117112005800ac3.jpg
EnOcean开关型号及功能


EnOcean专利的无源无线技术,帮助项目节约了90km的线缆铺设。并且无需后期维护(例如更换电池等)。
ce25b01a1181e7a5dfac5a469920b024.jpg 所有的EnOcean开关给温控器可通过软件将分配到各房间的设备与之对应,这个过程只需点击几下鼠标就可轻松完成。

b69a39d38d5467e6807bca48009d6c80.jpg 配置软件


由德国万可(WAGO)提供的楼宇自动化解决方案,帮助法兰克福“空中广场”获得了LEED金质认证。
www.wago.com

万可电子(天津)有限公司
地址:天津武清开发区泉汇路五号
电话: 86 22 59677688
传真: 86 22 59617668
邮箱:info-cn@wago.com


关于EnOcean联盟
EnOcean联盟由全球领先的建筑业知名企业共同组建,致力于推动无源无线智能楼宇控制系统及智能家居系统的发展。EnOcean联盟提供创新的自动化解决方案,以期节约能源、提高灵活性,降低成本。EnOcean联盟的核心技术为能量采集无线传感技术,这一创新技术无需维护,且灵活度极高。EnOcean联盟的宗旨是使该技术标准化、国际化,同时确保原始设备制造商产品之间的兼容性。其基础是专为超低功耗能量采集无线解决方案打造的国际无线标准ISO/IEC 14543-3-1X。目前,EnOcean联盟在世界范围内拥有400多家成员。EnOcean联盟为非营利组织,总部设于美国加利福尼亚州圣拉蒙。
www.enocean-alliance.org


EnOcean联盟
联系人:林海莹
手机: 86.138 1133 8903
邮箱:lena.lin@enocean-alliance.org


EnOcean模块销售及技术支持
联系人:黄闪红
手机: 86 182 2107 3985
邮箱:b.huang@advanceddevices.com
